#167 ロボパピー

投稿者:yamashita1793カテゴリー:オモチャドクター

aiboによく似たロボパピーの修理です。充電回路に逆電圧を掛けた為に部品が焼けたみたいです。別電源で正規電圧を掛けると正常に作動する様なので、単三電池ボックスを着けて動かしてみよう。これは大工事です。

しっかり遊んでくれています。良かった。良かった。
治りました。迫力ある修理と言うか魔改造でした。

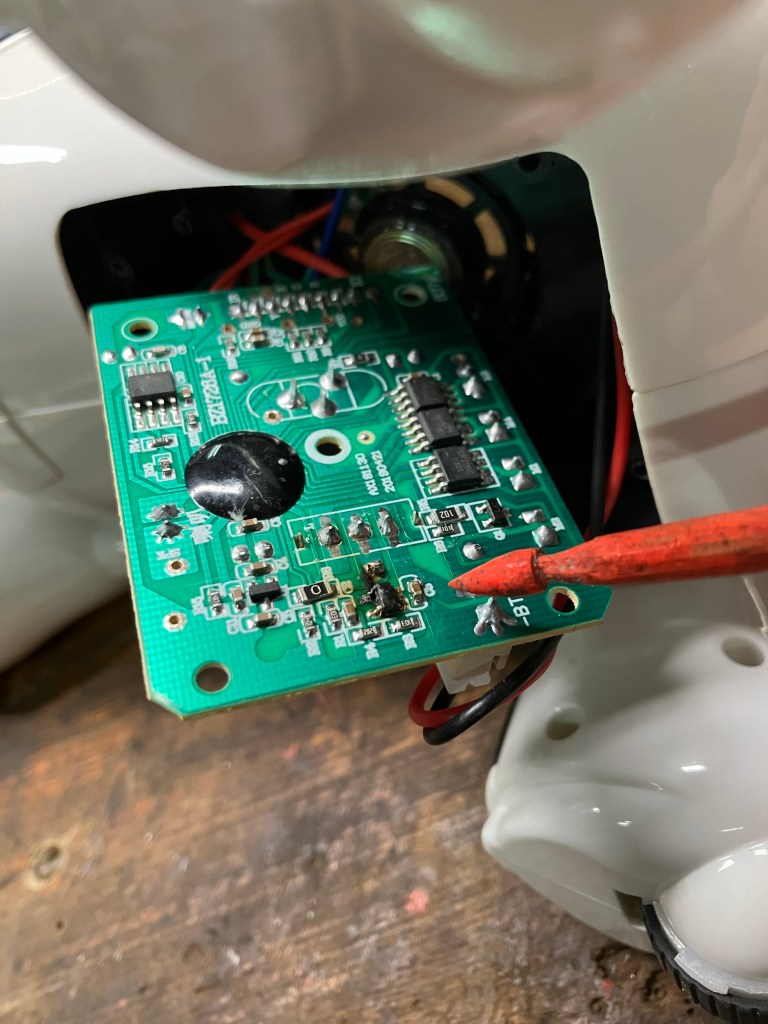

充電回路焼損

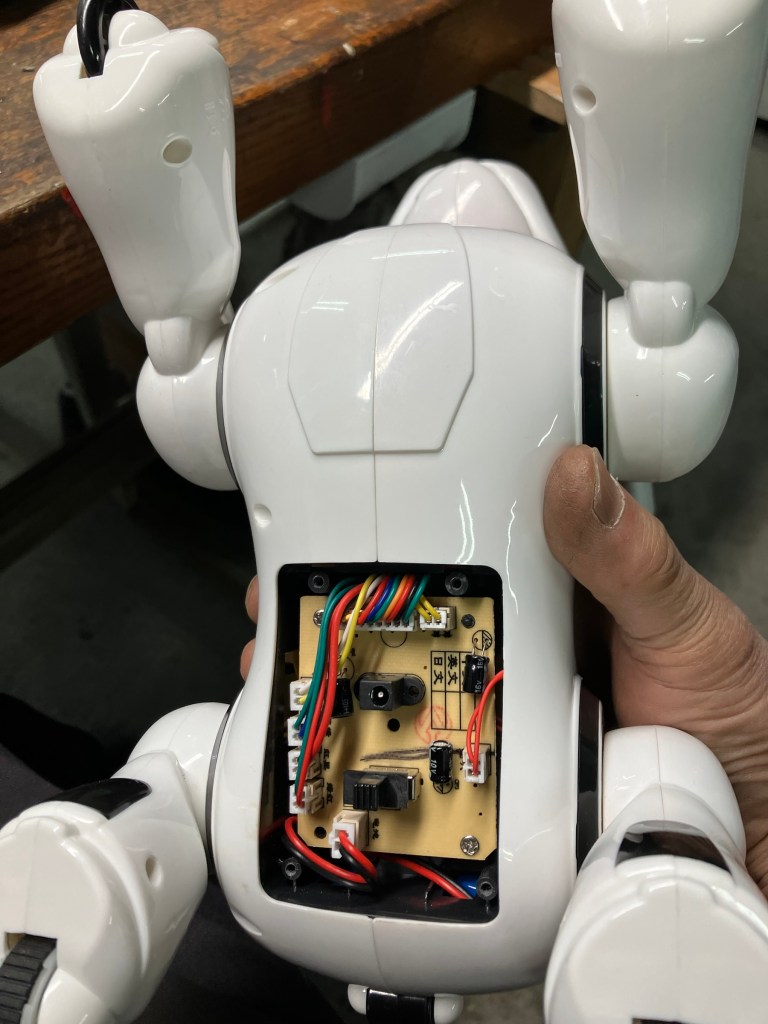

ここに電池ボックスを入れよう。
単三電池で動きそうです。
途中チェックです。ちゃんと動いている様です。後はしっかり組み立てるだけです。

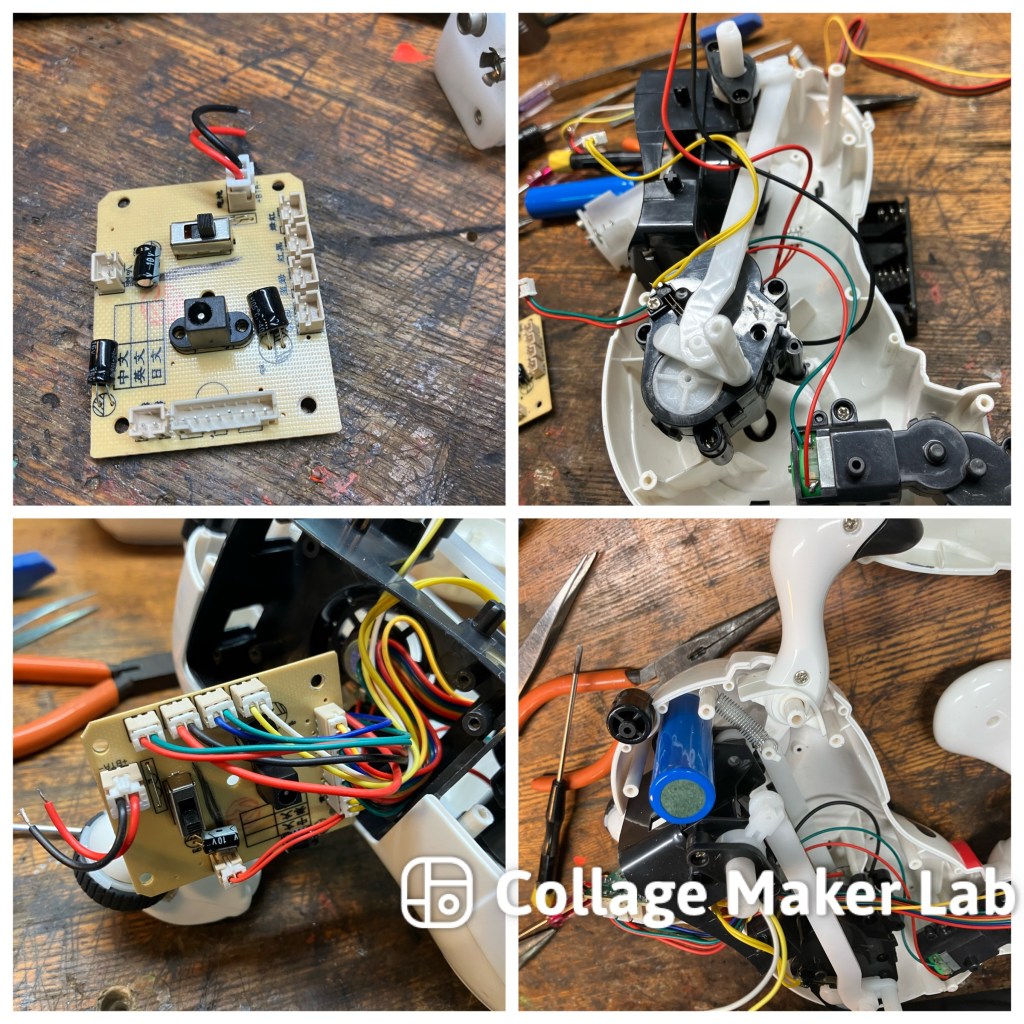

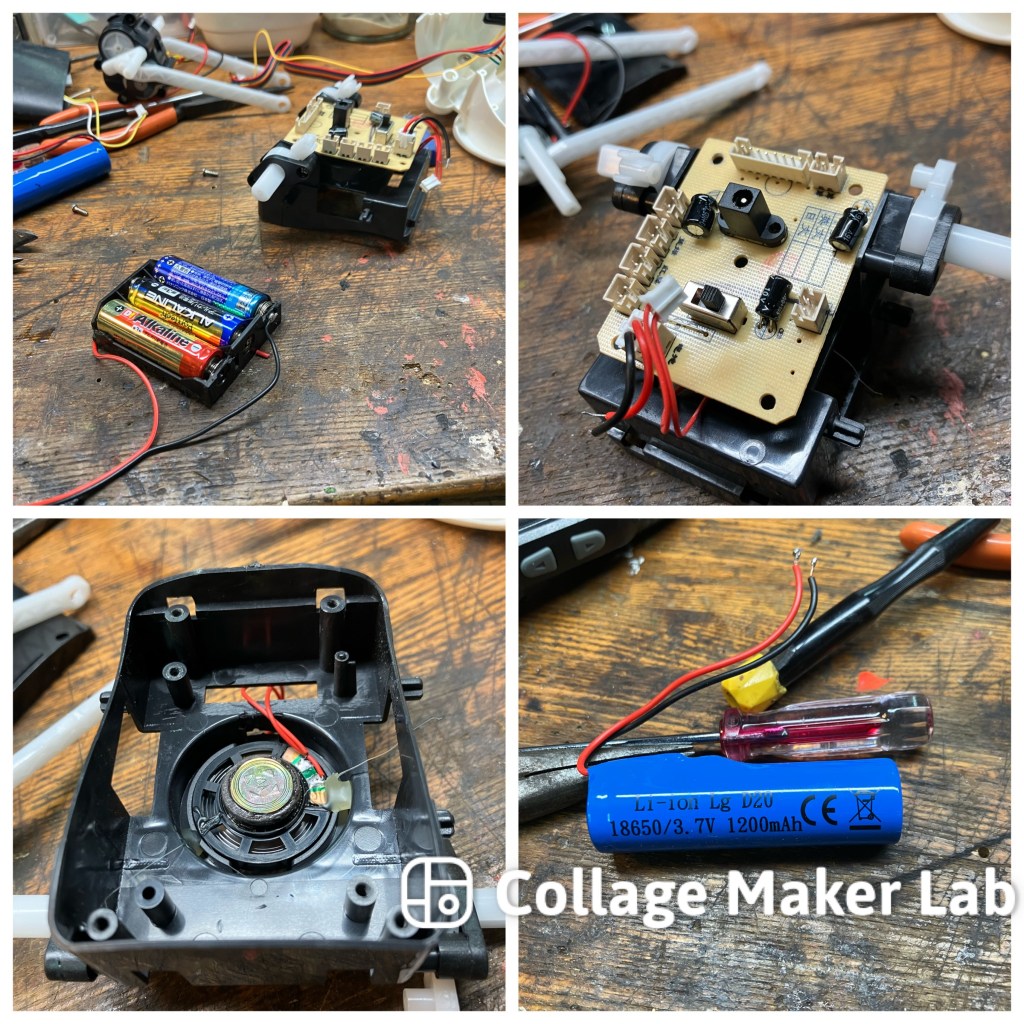

左上：電池ボックス制作左下:スピーカーを下向きに取り付け、右上:IC回路を本体内部に移動右下：充電バッテリー

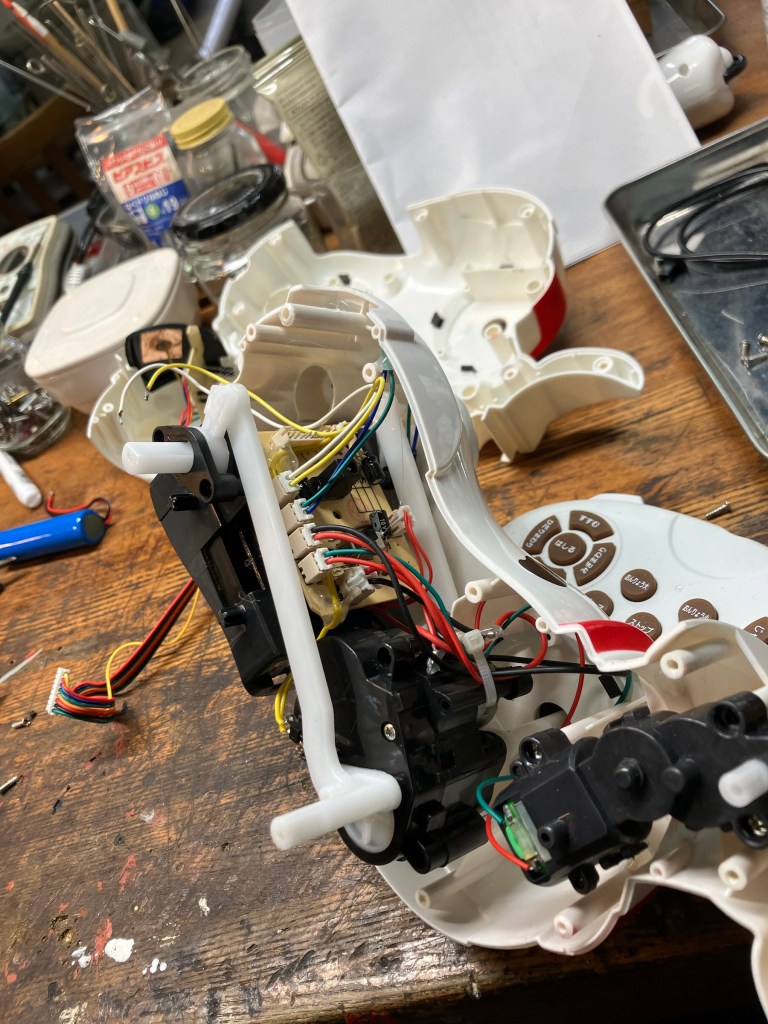

半分組み立てました。

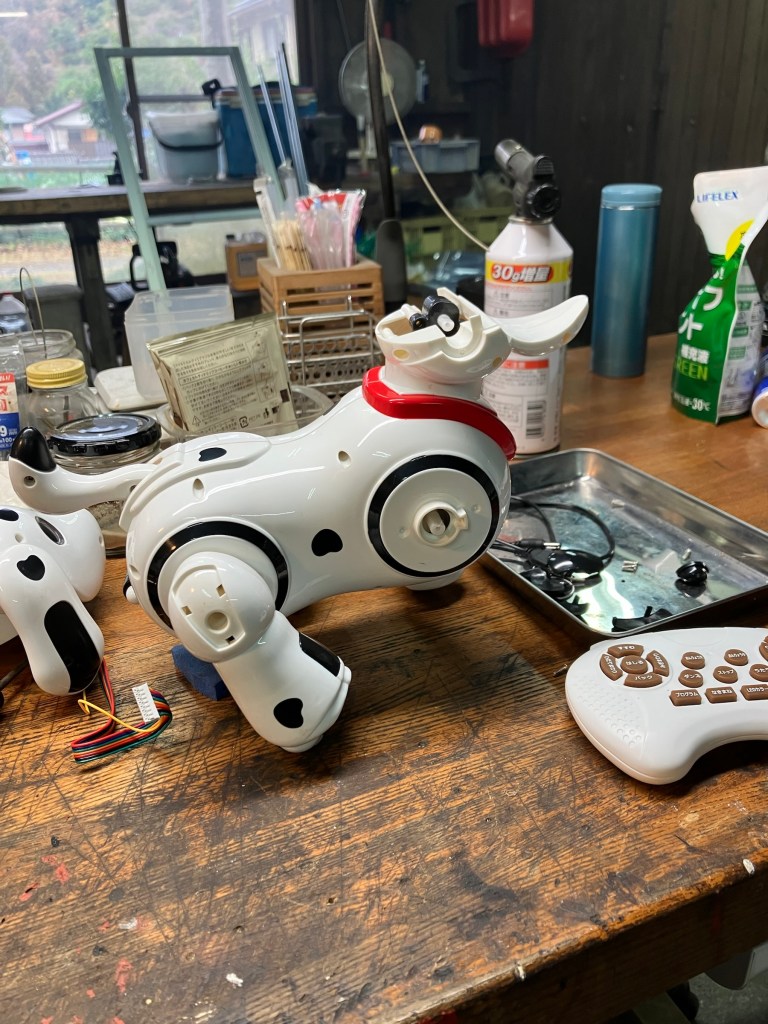

形が見えてきました。

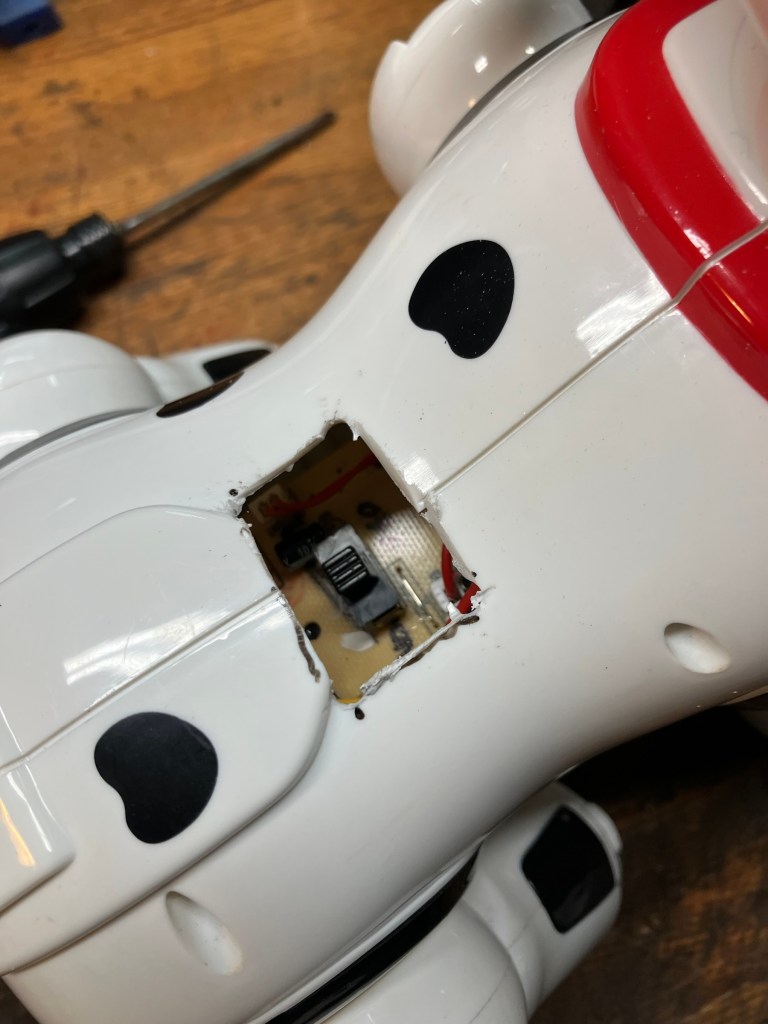

IC基板の位置を変えたので此処から指を入れてスイッチを入れて頂きます。

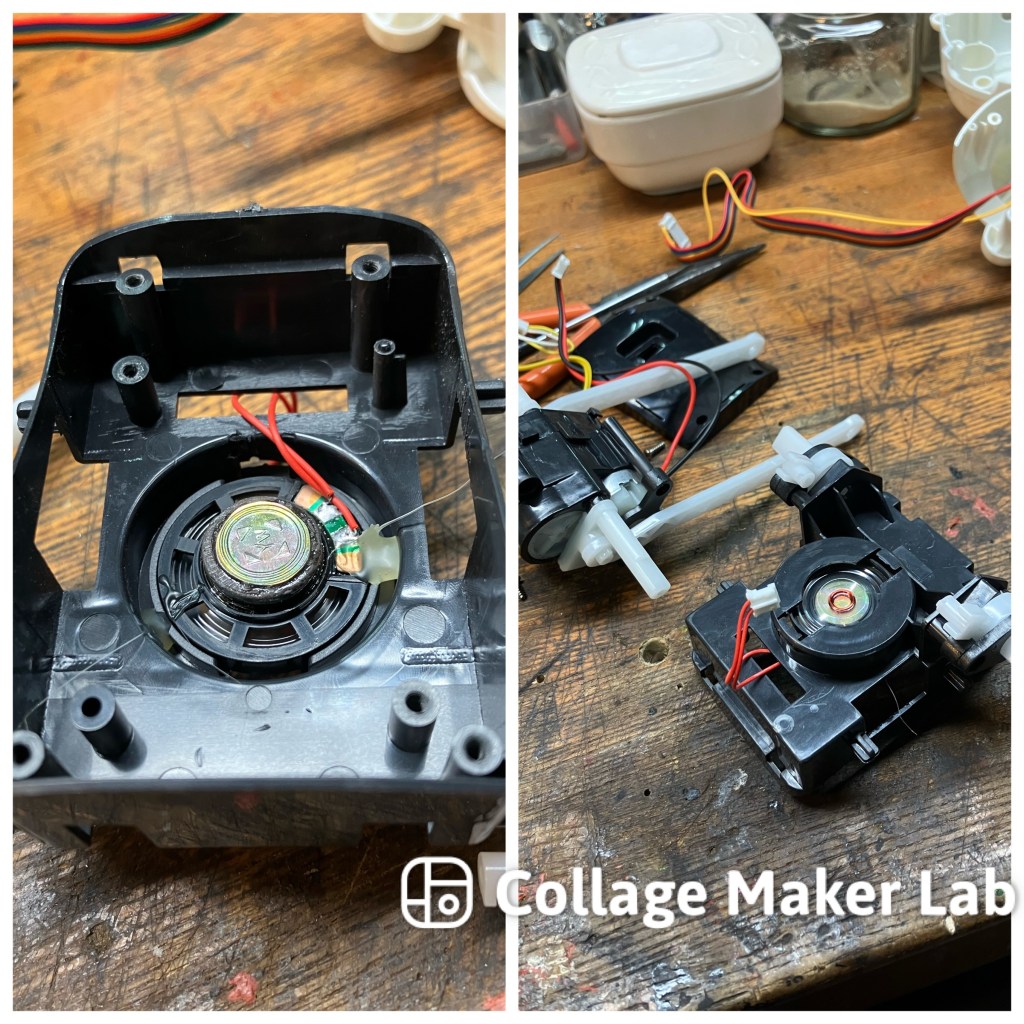

右のスピーカーの上に基板を取り付ける為に音が聞こえない。左はスピーカーを裏表反対に付けたところ。

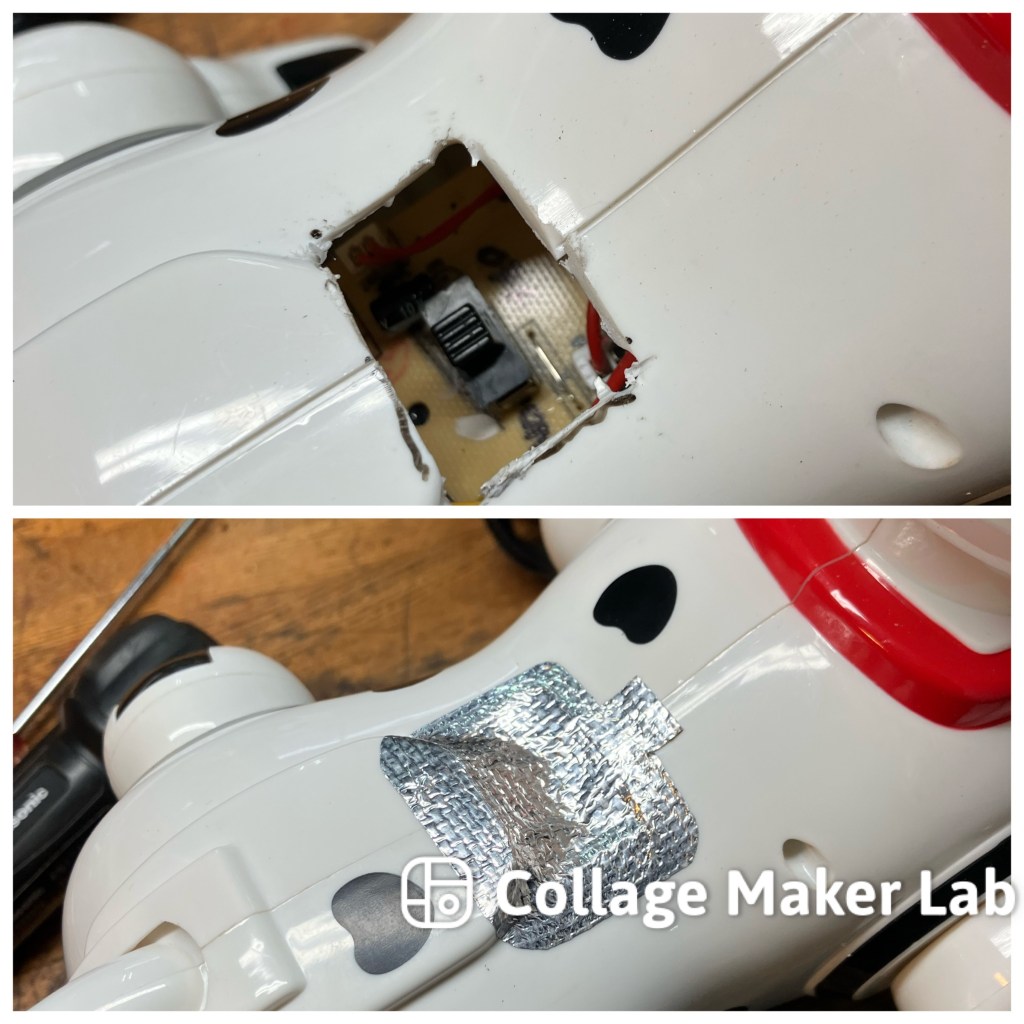

基板の位置を変えた為にスイッチが内部に入ってしまう為に本体に指が入る穴を開けました。下はテープでカバー。

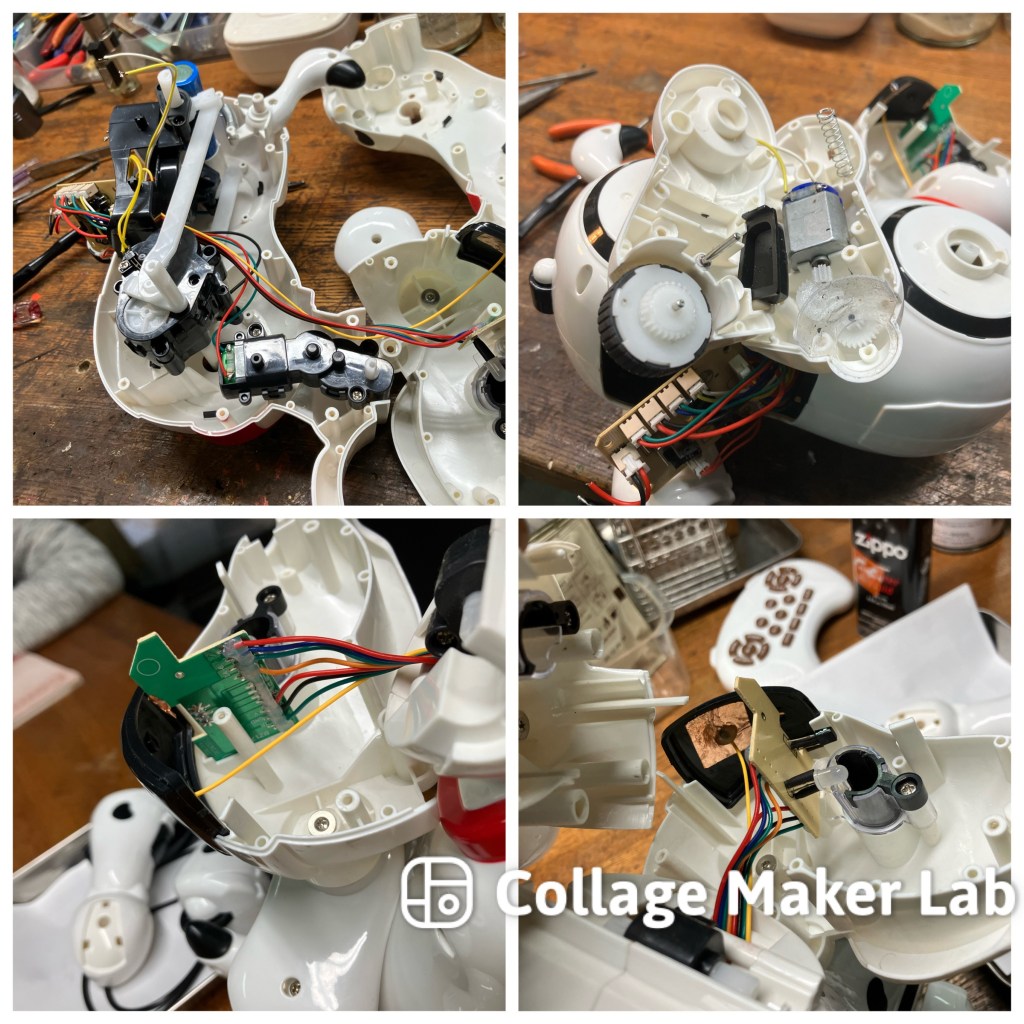

分解途中、組み立ての為にあらゆる角度から。
分解途中

投稿者: yamashita1793

私はボランティアでオモチャを直していますオモチャドクターです。yamashita1478@gmail.com

「#167 ロボパピー」に2件のコメントがあります

  2. この度は、大変な修理を引き受けて頂きありがとうございました。

    子どもたちが可愛がっていたので、何とか直したいと思っていましたが、私達親ではどうすることも出来ず。。

    今回も難しい状況だったとのことですが、諦めずに色々改造して頂き、うんともすんとも鳴かなかったロボパピーが「ワン」と鳴いた時は、私も子どももとても感動しました。

    これからも大切に遊ばせてもらいます。
